Трехтрубная система VRF Energolux

Трехтрубная система VRF от Energolux это система, которая позволяет работать внутренним блокам одновременно в режимах обогрева и охлаждения.

Отличительной особенностью трехтрубных VRF-систем от двухтрубных систем является наличие третьей трубы и блока рекуперации, которые позволяют независимо переключать внутренние блоки с одного режима на другой. В трехтрубной схеме кондиционирования воздуха предусмотрено двойное использование хладагента: сначала хладагент попадает во внутренние блоки, работающие на тепло, затем, не используя дополнительную энергию компрессора, является источником холода для внутренних блоков, работающих в режиме охлаждения. Т.е. используется принцип рекуперации (повторного использования) тепла. Поэтому, затрачиваемая энергия компрессора на выработку одинакового количества тепла и холода в 1,5–2 раза ниже по сравнению с двухтрубными системами.

Работа трехтрубных систем в режимах «полностью охлаждение» и «полностью обогрев» ничем не отличается от работы двухтрубных систем. Преимущества в энергопотреблении и функциональных возможностях появляются только при работе трехтрубных систем в «комбинированном режиме» выработки тепла и холода.

Для осуществления процесса рекуперации тепла в VRF- систему добавляются дополнительные блоки рекуперации (распределители потоков) SMZBB.

SMZBB представляют собой компактный модуль с электронными клапанами, отвечающими за режим работы теплообменника внутреннего блока. От внешнего блока к блоку рекуперации SMZBB подводятся три трубы системы - одна жидкостная и две газовые (низкого и высокого давления), а выходят из него уже 2 трубы жидкостная и газовая, которые подключаются к трубам внутреннего блока.

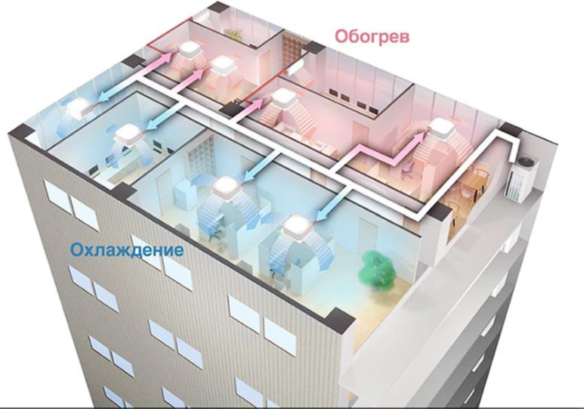

При подключении каждого внутреннего блока на свой блок рекуперации, внутренние блоки будут работать независимо, т.е. в одном помещении можно включить охлаждение, в другом помещении - обогрев.

Для более бюджетного варианта системы, есть возможность подключения нескольких внутренних блоков к одному блоку рекуперации, при этом все внутренние блоки будут работать одинаково — или на охлаждение, или на нагрев. Это целесообразно, если все помещения выходят на одну сторону здания, либо все внутренние блоки находятся в одном помещении. В таком случае, дополнительно необходимо учитывать ограничения по общей суммарной мощности этих блоков.

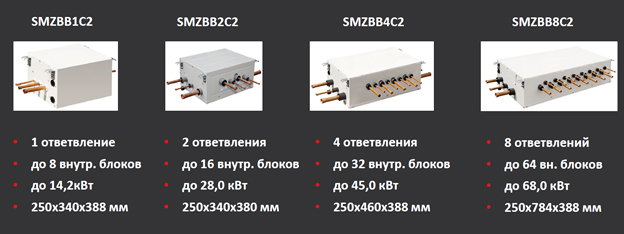

Ниже приведена информация, с допустимым количеством подключаемых внутренних блоков и ограничением по суммарной холодопроизводительности, в зависимости от модели блока SMZBB.

Блоки рекуперации

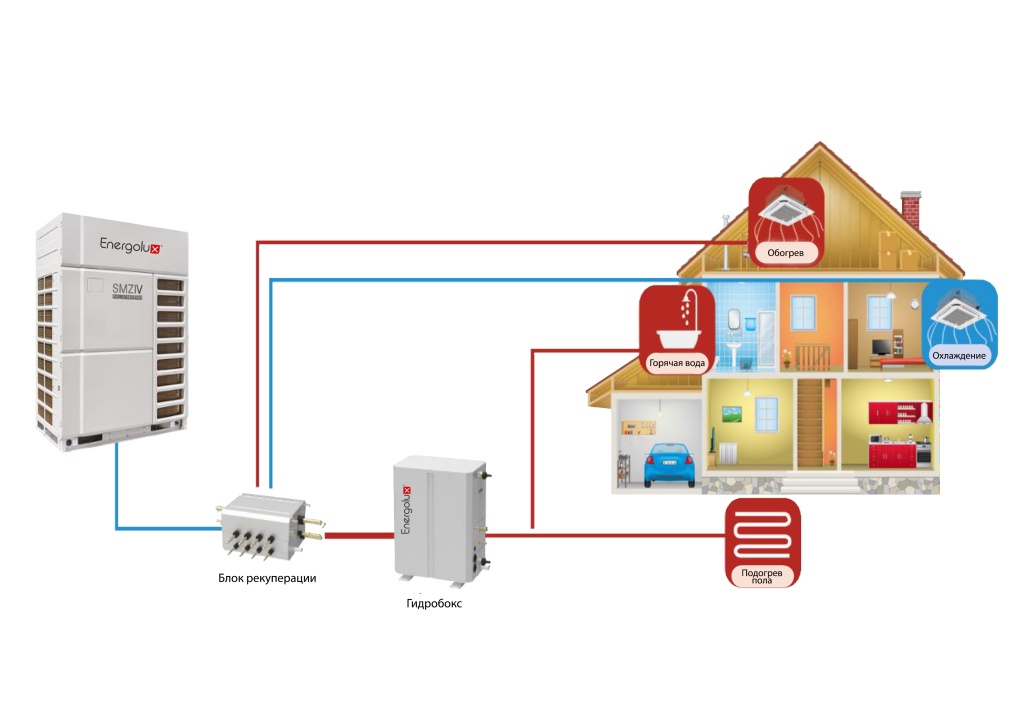

Кроме обогрева и охлаждения помещений трехтрубные VRF системы могут быть использованы для одновременного нагрева воды для нужд ГВС. Тепло от наружного блока может быть направлено как на подогрев воды для ГВС, так и на создание теплых полов. Для этого необходимо подключение дополнительного водяного модуля - Hydro Box. Часть горячего газа направляется в водяной модуль Hydro Box, где в теплообменнике хладагент-вода снимается теплота конденсации и происходит нагрев воды. После этого сконденсированная жидкость может использоваться для поглощения теплоты во внутренних блоках, работающих в режиме охлаждения, а нагретая вода — в тёплых полах или для санитарных нужд.

Такая трехтрубная VRF - система может быть успешно применена, например, в коттеджах или частных домах. Внутренние блоки в летний период охлаждают воздух в помещениях, а теплота, в обычном случае сбрасываемая в атмосферу, передается внутренним блокам, которые в данный момент работают на обогрев или же через специальные водяные модули Hydro Box происходит подготовка санитарной горячей воды.


Подводя итоги, можно сказать, что трехтрубная VRF-система с рекуперацией тепла— это универсальное решение в области кондиционирования, сочетающее в себе максимальную энергоэффективность, функциональность и гибкость.

Узнать подробную информацию по наличию и поставке можно у наших менеджеров или по почте: info@severcon.ru
