Тепловые насосы Energolux воздух-вода для производства горячей воды

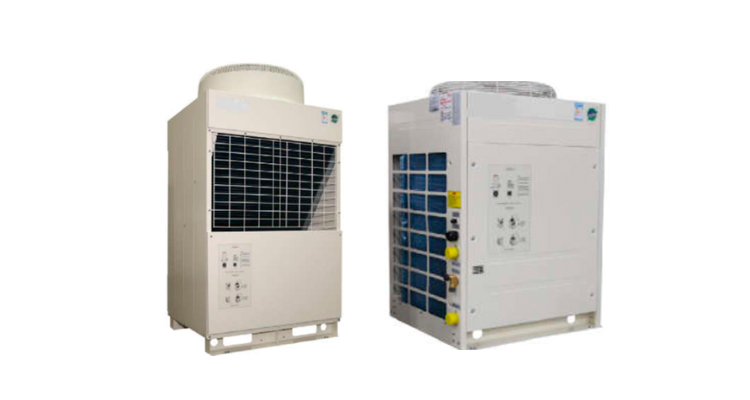

Эффективные моноблочные агрегаты TCAH 100FC и TCAH 50 FC наружной установки теплопроизводительностью 38.5 кВт. и 16.6 кВт соответственно, работающие в режиме теплового насоса, предназначены для производства горячей воды, которая может использоваться для хозяйственного назначения (в прачечных, школах, гостиницах, а также для отопления). Применение данных блоков наиболее интересно там, где нет сети газоснабжения. Производитель провел сравнительный анализ нагрева воды одинакового объема различными источниками тепла с учетом их теплоемкости, стоимости и эффективности (электричеством, дизтопливом, сжиженным газом и тепловыми насосами воздух-вода). Тепловые насосы оказались по эффективности применения на втором месте после сжиженного газа.

Как известно принцип работы холодильного агрегата в режиме теплового насоса – это передача теплоты наружного воздуха теплоносителю в качестве которого может использоваться вода или воздух. Хладагент в газовой фазе с высокой температурой поступает в теплообменник водяного охлаждения, в котором он переходит из газообразного состояния в жидкое. При охлаждении горячего газа вода, циркулирующая через теплообменник, нагревается. Циркуляционным насосом вода подается в накопительную емкость, объем которой определяется потребностями конкретного объекта. Теплопроизводительность агрегата связана с температурой окружающей среды и температурой воды. При снижении температуры окружающей среды снижается теплопроизводительность устройства. Аналогично изменение температуры воды баке также будет влиять на теплопроизводительность. Тепловая мощность в режиме теплового насоса определяется как сумма холодопроизводительности и потребляемой электрической мощности электродвигателем компрессора:

Qн = Qc +Pкомпр.

Схема

Рис. 1

Агрегаты могут работать и на проточной воде, так как перепад температуры нагрева воды равен 40°С, т.е. могут нагревать воду от 15°С до 55°С. Поэтому отбирая воду из бака и при его автоматическом пополнении из водопровода вода в баке будет поддерживаться с постоянной температурой, несмотря на пиковые нагрузки. Агрегаты высокоэффективные и их СОР может достигать значения 6.1 в зависимости от температурных условий воды и окружающего воздуха. Это означает, что блок может производить до 6 кВт тепла при этом потребляет всего 1 кВт электроэнергии. Иными словами, при нагреве одного объема воды блоки Energolux до 6 раз экономичнее, чем классические электрические нагреватели.

Модель/Технические параметры TCAH500FC TCAH100FC
Номинальная теплопроизводительность (Вт) 18,6 38,5
Потребляемая мощность (кВт) 4,24 8,75
COP (W/W) 4,39 4,4
Расход воды (л/час) 400 828
Нагрев воды (м3/ч) 3,2 6,6
Сопротивление воды 9кПа) 60 50
Источник питания 380V 3N ~50Hz
Диапазон рабочих напряжений 380 +/-10%
Максимальная мощность (кВт) 6,8 13,2
Максимальный рабочий ток (А) 11,7 23,3
Температура окружеющей среды (С) -10~48 -10~48
Уровень звукового давления (dB(A)) 60 65
Максимально допустимое высокое давление (МПа) 4,4 4,4
Максимально допустимое низкое давление (МПа) 3,1 3,1
Максимально давление системы водоснабжения (мПа) 1 1
Заправка фреоном R410A/2,4 kg R410A/4,8 kg
Степень защиты IPX4, наружное применение IPX4, наружное применение
Класс защиты I I
Диаметр трубы выхода горячей воды DN32 (R1 1/4`) DN40 (R1 1/2`)
Диаметр трубы входа воды DN32 (R1 1/4`) DN40 (R1 1/2`)
Вес, нетто (кг) 170 287
Вес, брутто (кг) 195 310

Табл. 1

Примечание: номинальная производительность приведена для условий: наружная температура сухой/влажный термометры – 20°С/15°С. Начальная температура воды 15°С, конечная 55°С.

Функция автоматической оттайки

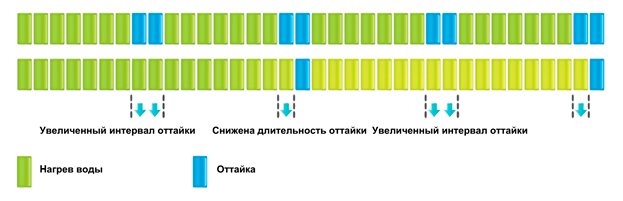

В условиях с низкой температуры окружающей среды и высокой относительной влажности, нагревательная способность теплового насоса будет уменьшаться с образованием инея на оребрении воздушного теплообменника блока. В отличие от стандартных режимов временного включения функции оттайки, в блоках Energolux применена запатентованная интеллектуальная оттайка наружного теплообменника, которая учитывает много параметров: разницу температур воздуха, теплообменника, горячей воды... Это позволило значительно сократить длительность режима оттайки, увеличить временной интервал включения оттайки в два раза и эффективность свыше 90%.

Схема 2

Рис. 2

При температуре окружающей среды ниже -5°C, теплопроизводительность снижается почти в 2 раза и соответственно снижается температура горячей воды. Для поддержания заданной температуры воды в гидравлической системе можно установить дополнительно водяной электронагреватель. По датчику температуры, установленного в нижней части накопительного бака, включается или выключаются одновременно блок и насос. Управление на включение ТЭНа и насоса будет автоматически поступать с контроллера.

Таблица рабочих параметров

Наружная температура (С) Температура воды на входе (С) Температура воды на выходе (С) TCAH50FC Теплопроизво-дительность TCAH50FC Теплопроизво-дительность
10 9 45 0,547 0,594
7 9 47 0,573 0,649
2 9 50 0,741 0,767
7 9 51 0,842 0,868
20 15 55 1,000 1,000
27 15 55 1,085 1,159
35 29 55 1,129 1,249
43 29 55 1,173 1,305
48 34 55 1,270 1,293

Табл. 2

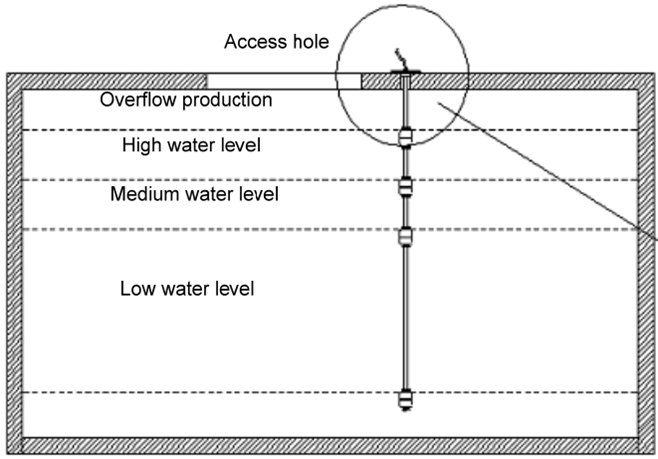

Агрегаты комплектуются поплавковым датчиком уровня воды, при достижении минимального уровня воды в накопительном баке с контроллера подается управляющий сигнал на электромагнитный клапан подачи воды в бак (подпитка). Кроме того, уровни воды в баке отображаются на контроллере.

Внимание: Высота бака должна быть не менее 1,5 м. Это связано с длиной погружного  датчика уровня воды.

Схема 3
Рис.3

Схема 4
Рис. 4

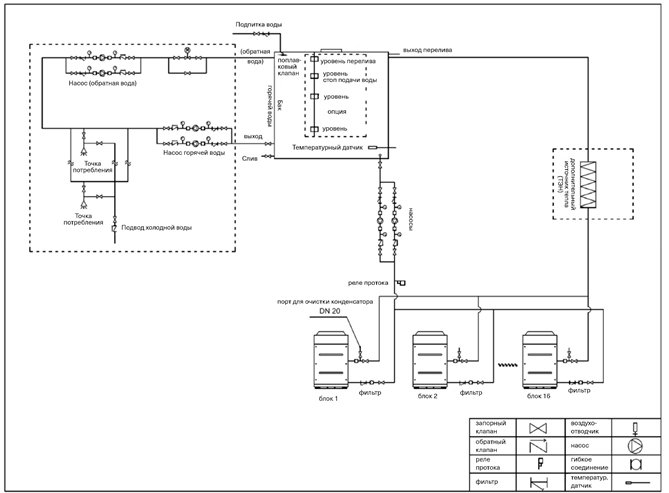

Гидравлическая схема с потребителями горячей воды.

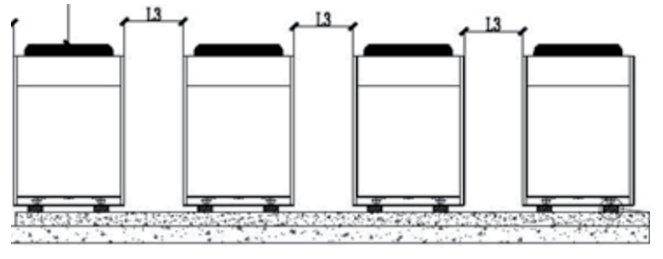

 Для увеличения тепловой мощности в гидравлическую систему можно параллельно объединить до 16 блоков теплового насоса.

Схема 5
Рис. 5
